型號：HMS8000-GC

產品研發依據：

GB/T 28264-2017      《起重機械安全監控管理系統》

GB 6067-2010           《起重機械安全規程》

TSG Q7015-2016       《起重機械定期檢驗規則》

TSG Q7016-2016       《起重機械安裝改造重大維修監督檢驗規則》

適用范圍：

港口、碼頭、造船廠、大型水電站等

門座式起重機安全監控管理系統是由鄭州愷德爾研發的起重機安全監測和信息化管理產品，該系統以生產過程監控、數據查詢、故障追查的綜合安全監控管理理念，使用無線技術，監控門座式起重機設備各大運行情況，加強對門座式起重機設備運行狀態的監控以及生產過程的安全監管。

一、系統特點--門座式起重機安全監控系統

門座式起重機安全監控系統實現了故障分析、運行維護、生產統計和整體設備使用分析數據，能夠有效的為設備管理人員提供全面、及時的決策支持與強大的數據支撐。門座式起重機安全監控系統從功能上可以分為實時監控、運行狀態、故障查詢、故障跟蹤、視頻監控等。

實時監控：包括整機狀態監控，起升、變幅、旋轉、行走等運行狀態監控。

狀態查詢：系統將起重機生產作業過程的全部數據采集并存儲起來，在需要的時候，可以通過讀取這些歷史數據，系統會將過去某段時間內起重機生產全過程的狀態、動作通過人機交互畫面展示。

故障查詢：系統采集起重機生產過程中發生的所有故障數據，并存儲在后臺數據庫中，管理人員可以通過故障查詢功能查詢設備在過去某時間段內發生的所有故障信息，同時系統提供所有故障數據的導出功能。

二、系統功能--門座式起重機安全監控系統
門座式起重機監控系統由數據監控部分（包括：無線主控模塊、無線采集子模塊、觸摸屏和傳感器等）和視頻監控部分（包括顯示器、錄像機和攝像頭等）、遠程監控平臺等組成。無線采集子模塊將采集的起重量、起升高度、行程、旋轉等數據傳至無線主控模塊，通過觸摸屏進行數據顯示、參數設置等。

數據監控部分負責監測并記錄起重量、起升高度、行程、風速、傾斜角度、設備動作和操作指令等參數。

視頻監控部分負責對吊鉤、大車行走、小車機房、電氣房、司機室等工作區域進行實時視頻監控。

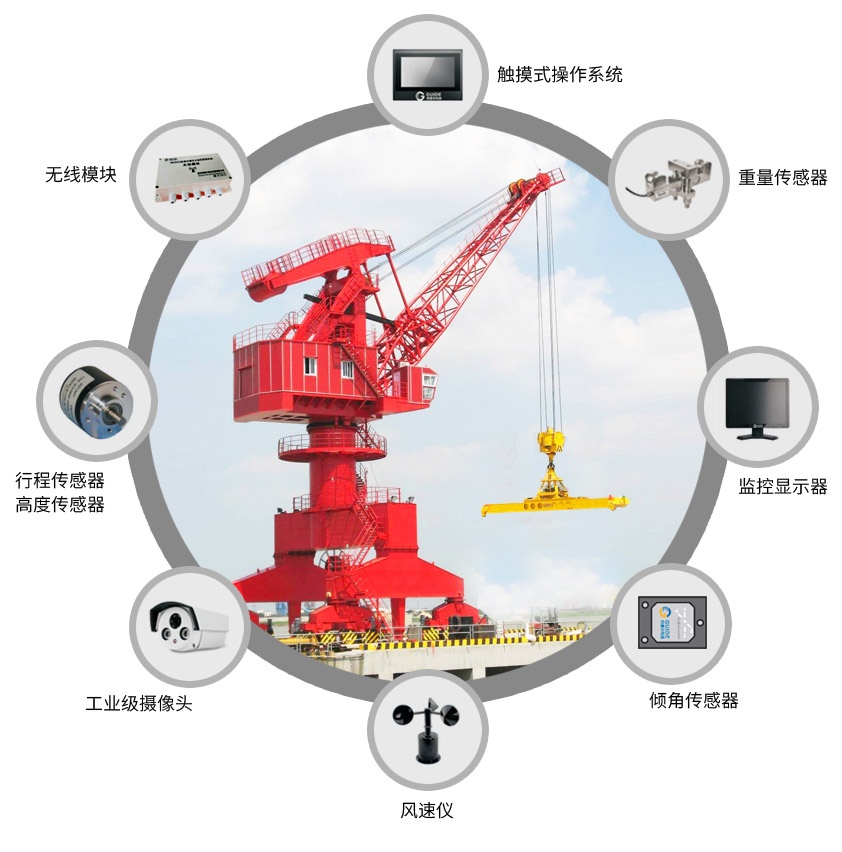

三、部分配置--門座式起重機安全監控系統

四、產品優勢--門座式起重機安全監控系統

與同類產品相比較，HMS8000-GC型門座式起重機安全監控系統具有以下特點：

1、算法先進，確保報警信號及時發出

2、附加安裝，不改變起重機原有線路和結構，不會產生任何負面效果

3、聲光提示，簡單便捷，既可及時提醒司機注意危險又不會分散司機注意力

4、智能制動，在聲光提示無效的情況下，有向性斷電，強力避免高危情況的發生

5、功能全面，集行程、回轉、幅度、高度、重量、力矩、風速、傾角于一身，選配空間大

6、集中管理，所有數據更改和參數調整都可以在監控室完成而不需要上塔機操作

7、集中觀測，監控室可以實時觀測各個起重機上設備的運轉情況，能夠及時發現故障

8、通信可靠，通信距離遠，穿越障礙物能力強

9、安裝拆卸方便，安裝過程對塔機作業影響小

10、設備操作簡單，司機不需要修改任何數據，避免人為誤操作造成的故障

11、體積小、結構緊湊，占用駕駛室空間小，便于安裝和使用

HMS8000-GC型門座式起重機安全監控系統主要性能指標

序號	種類	項目名稱	指 標
1	起重機行程傳感器	量程	0-500m
		分辨率	小于0.01m
2	回轉角傳感器	量程	0-360°
		分辨率	小于0.18°
3	大臂幅度傳感器	量程	0°-180°
		分辨率	0.01°
4	吊鉤高度傳感器	量程	0m至200m
		分辨率	小于0.05m
5	吊物重量	量程	0.1-100t
		分辨率	小于50kg
6	風速傳感器	量程	0-40m/s
		分辨率	0.1m/s
7	傾角傳感器	量程	0-15°
		分辨率	0.01°

五、系統部件組成--門座式起重機安全監測管理系統：

HMS8000-GC門座式起重機安全監控系統部件

序號	名稱	數量
1	防碰撞報警主機（內置或外置液晶顯示器）	一臺
2	回轉傳感器	一套
3	幅度用傾角傳感器	一套
4	起重機行程傳感器	一套
5	高度傳感器	一套
6	傾斜傳感器	一套
7	風速傳感器	一組
8	吊重傳感器	一組
9	天線電纜	一組
10	吸盤天線	一套
11	電源線	一根

     查看工程案例
