型號：HMS8000-TC

產品研發依據：

GB/T 28264-2017        《起重機械 安全監控管理系統》

JGJ332-2014                《建筑塔式起重機安全監控系統應用技術規程》

GB 5144-2006              《塔式起重機安全規程》

GB/T 5031-2008          《塔式起重機》

2010年國務院23號文     《關于進一步加強企業安全生產工作的通知》

建設部166號令               《建筑起重機械安全監督管理規定》



HMS8000-TC型塔機安全監控系統主要包括塔機間的碰撞報警、危險情況制動、塔機區域的防護、塔機施工環境的監控、塔機運動狀態監控五個方面，具備實時報警、制動、塔機黑匣子功能。

一、系統特點--塔機安全監控管理系統：

1. 塔機間碰撞報警
（1）塔臂之間碰撞報警

塔機安全監控系統可以在兩塔機塔臂接近時發出報警信號，提醒司機謹慎操作，并在高危情況下自動有向性斷電。

（2）塔臂與塔身碰撞報警

塔機安全監測儀可在低塔機塔臂接近高塔機塔身時發出報警，提醒司機謹慎操作，并在高危情況下自動有向性斷電。

（3）塔臂與鋼絲繩碰撞報警

塔機安全監測儀可在低塔機塔臂接近高塔機鋼絲繩時發出報警，提醒司機謹慎操作，并在高危情況下自動有向性斷電。

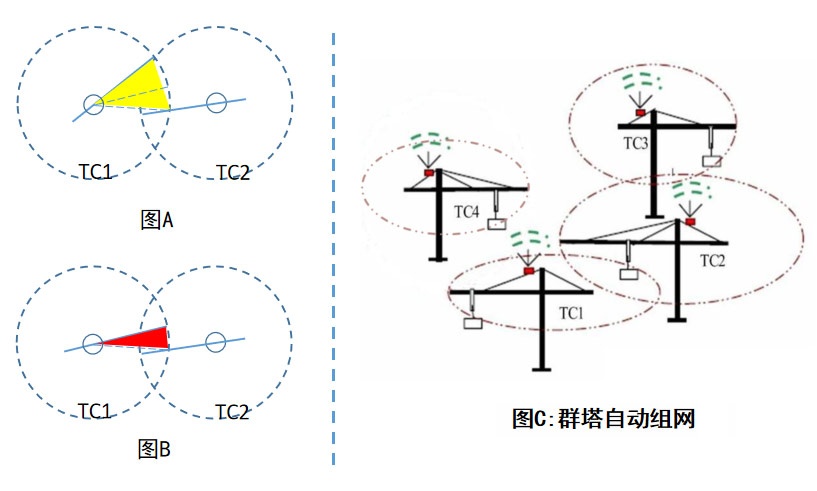

圖A：當兩臺塔機相對進入黃色區域，系統報警減速，高速變低速；

圖B：當兩臺塔機相對進入紅色區域，系統截斷控制

圖C：任意兩臺可能產生干涉碰撞的塔機，實時通過局域網傳輸各個的位置動態參數、幅度、高度、回轉角度傳輸給對方。

2.塔機區域防護

（1）塔臂區域防護

可限制塔臂進入某些特定區域，防止塔臂與建筑物、電線桿等靜止障礙物發生碰撞。如下圖所示。

（2）吊鉤區域防護

可限制吊鉤進入某些特定區域，防止鋼絲繩、吊鉤及所吊重物與特定物體發生碰撞或者重物追落到特定區域。

3.塔機施工環境監控

監控塔機的吊重、塔機承受的力矩、作業現場的風速以及塔機的傾斜度，防止塔機的倒塌或所吊重物的掉落，可更多的了解一下工程案例。

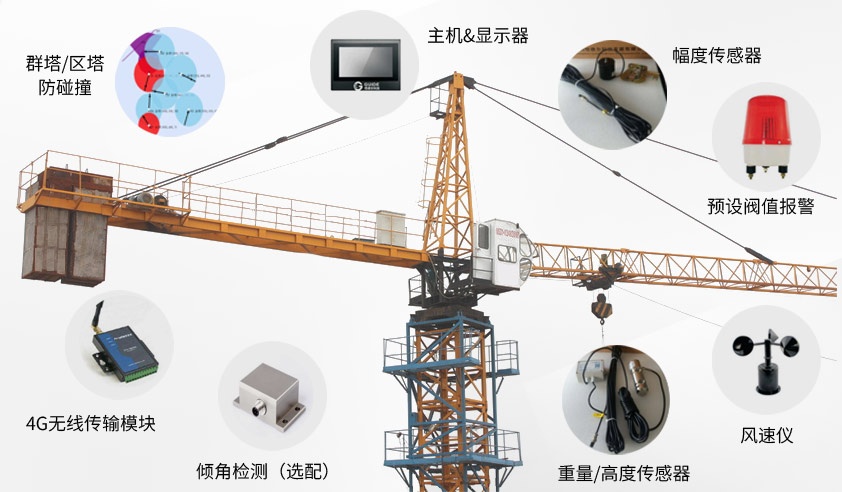

二、系統部件組成--塔機安全監控管理系統：

HMS8000-TC塔機安全監測儀主要由傳感器、主機組成。



三、系統性能-塔機安全監控管理系統：

與同類產品相比較，HMS8000-TC型塔機安全監控系統具有以下特點：

◆算法先進，確保報警信號及時發出

◆ 附加安裝，不改變塔機原有線路和結構，不會產生任何負面效果

◆ 聲光提示，簡單便捷，既可及時提醒司機注意危險又不會分散司機注意力

◆智能制動，在聲光提示無效的情況下，施工升降機防墜器測試平臺有向性斷電，強力避免高危情況的發生

◆功能全面，集回轉、幅度、高度、重量、力矩、風速、傾角于一身，選配空間大

◆集中管理，所有數據更改和參數調整都可以在監控室完成而不需要上塔機操作

◆集中觀測，監控室可以實時觀測各個塔機上設備的運轉情況，能夠及時發現故障

◆通信可靠，通信距離遠，穿越障礙物能力強

◆安裝拆卸方便，安裝過程對塔機作業影響小

◆塔上設備操作簡單，司機不需要修改任何數據，避免人為誤操作造成的故障

◆ 體積小、結構緊湊，占用駕駛室空間小，便于安裝和使用

HMS8000-TC型塔機安全監測儀的主要性能如下：

序號	種類	項目名稱	指 標
1	回轉角傳感器	量程	0-360°
		分辨率	小于0.18°
2	大臂幅度傳感器	量程	0°-90°
		分辨率	0.01°
3	吊鉤高度傳感器	量程	0m至300m
		分辨率	小于0.05m
4	吊物重量傳感器	量程	2-20t
		分辨率	小于50kg
5	風速傳感器	量程	0-40m/s
		分辨率	0.1m/s
6	傾角傳感器	量程	0-15°
		分辨率	0.01°

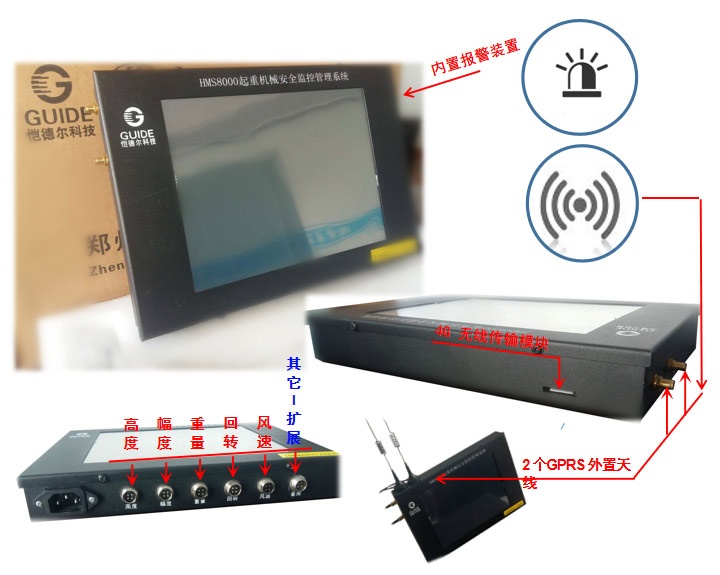

主機、無線通訊模塊、觸摸屏、報警裝置等高度集成，安裝、讀取、操作

界面友好，防止超載和誤操作開放式平臺，監測項目可拓展

群塔自動識別、自動組網實時信息互聯，防止碰撞事故。

云服務平臺，4G 無線實時傳輸
